一、用途

本文我們來介紹一下在二次電力保護中最常用到的一款產品，該產品屬于GL-10、GL-20系列產品過流繼電器的類目，他們具體的型號分別是：GL-11、GL-12、GL-21、GL-22、GL-13、GL-14、GL-23、GL-24、GL-15、GL-25、GL-25T、GL-16、GL-17、GL-26。這些型號都屬于過流繼電器中的反時限過流繼電器，本產品最為突出的特點是具有反時限特性。我們今天也來簡單的說一下什么是反時限。反時限在不深究為前提，我們一般使用者可以這么認為：流過熔斷器的電流越大，熔斷時間越短。一般情況下GL-15及系列產品都應用于電機，變壓器，高壓線路保護中的過流故障中。本產品少說也有30年的歷史了，他對我國電力行業做出**的貢獻的還要數輸配電系統中的貢獻。GL-11系列產品在輸配電二次保護系統中主要負責控制一次回路過流現象并且本產品有反時限特性，能比一般的電流繼電器更快速更靈敏的發出指令跳閘。當然設備及輸配電系統出現過負責及短路故障時，GL-12系列產品能按預定的時限可靠動作，切除故障部分，保障主設備及輸配電系統的安全且同時發出信號，工作人員通過本產品發出的信號即可判斷線路及設備是否有故障存在。

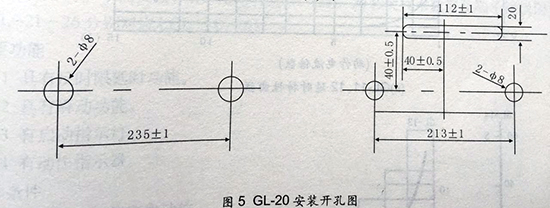

注：GL-25系列產品技術數據，端子接線及安裝方式和GL-15系列產品相同，僅開孔略有不同（本文見圖6）

所以下面我們上海上繼科技有限公司將僅以GL-10系列產品為代表介紹，相關技術數據及端子接線圖還有清楚事宜可以致電我公司銷售部及技術部。

二、結構與工作原理

GL-11、12、13、14型繼電器具有一付動合觸點

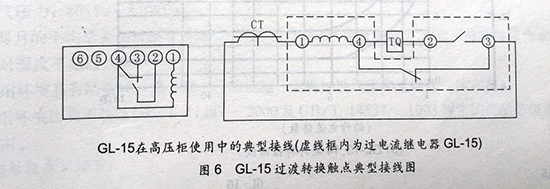

GL-15、16型繼電器具有一付過度轉換主觸點。保證了在GL-15繼電器在動作過程中，電流互感器及二次回路不會處在開路狀態，過度轉觸點的典型接線圖（見圖6）

GL-13、14、16型繼電器除上述主觸點外，還有一付由感應元件操作的延時信號觸點。GL-13，GL-14,GL-16主觸點只受電磁元件控制，不具有反時限時間特性。

GL-15系列繼電器具有若干抽頭，用于調整感應元件與電磁元件的動作電流。另外用倍流螺釘改變動鐵與電磁鐵之間的間隙來調整電磁元件動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作的信號牌。用手旋轉返回機構，可使信號牌返回，并不需取下外殼。

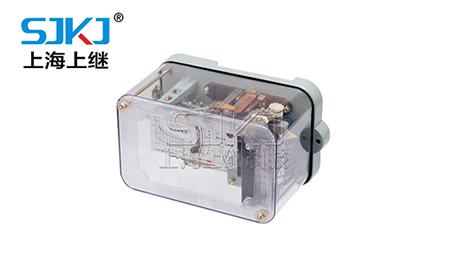

GL-15系列繼電器在金屬底座上，外殼采用聚碳酸酯材料，透明度好，抗老化，具有良好的抗高溫及低溫特性。改善了有機玻璃易碎的缺點。

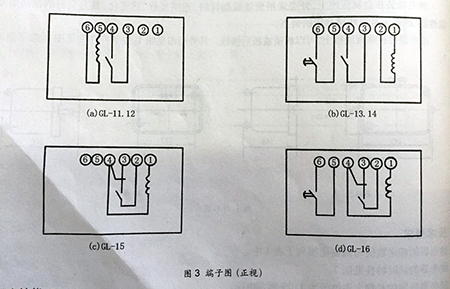

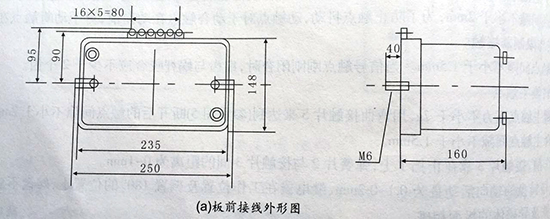

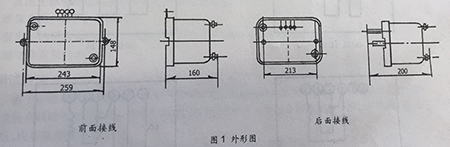

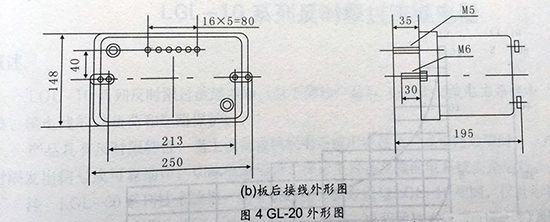

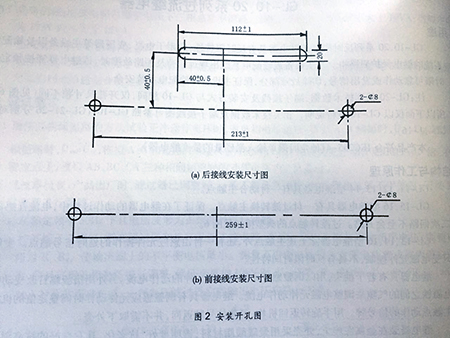

上海上繼科技有限公司技術特別提醒：GL-15繼電器及系列產品必須垂直面板上安裝，可以板前或者板后接線安裝。期外形圖見圖1，安裝開孔見圖2，端子圖見圖3.

三、技術要求

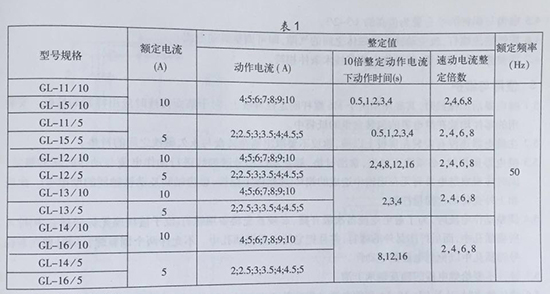

3.1：GL-10,20系列繼電器的額定數值與調整范圍列于表1

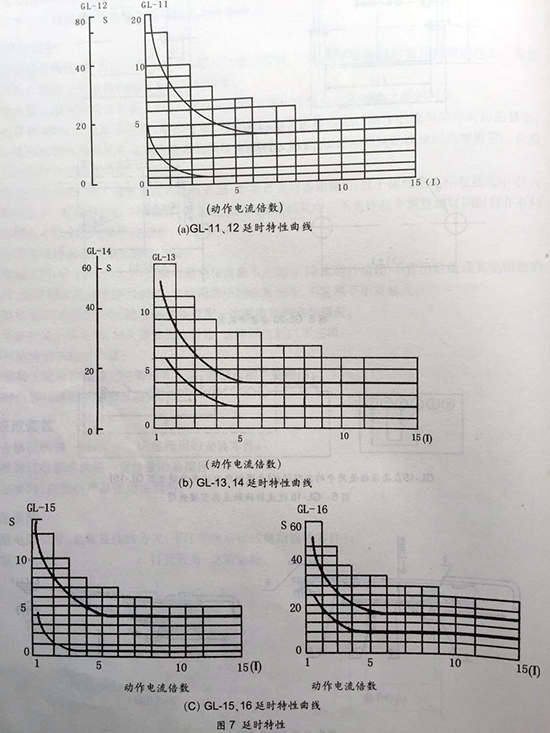

3.2：GL-10,20系列繼電器的延時特性見圖7

3.3：GL-10,20系列繼電器線圈的長期允許電流為110%額定電流。

3.4：GL-10,20系列繼電器的返回系數，對于GL-11,12型應不小于0.85，對于GL-13，14，15，16型應不小于0.8

3.5：當電流為本系列繼電器的額定電流時，本系列繼電器的功耗不大于15VA

3.6觸點性能

3.6.1動和主觸點性能：動合主觸點在電壓不大于250V時，能接通直流或交流5A，但是斷開他所接的電路，應當由其他觸點擔任（例如：油開關的輔助觸點。）

3.6.2動斷主觸點性能

動斷主觸點在電壓不大于250V，電流不大于0.5V的直流有感符合電路（電路的時間常數為5±0.75ms）中，斷開功率為50W；在電壓不大于250V，電流不大于2A的交流電路（ianlu的功率因數為0.4±0.1）中，斷開功率為250VA

如果被控電路系由變流器供電并與GL-10系列繼電器主觸點并聯，且當電流為4A時，其總阻抗不大于4歐，則GL-10、GL-20系列繼電器的主觸點在電流不大于50A情況下能夠?qū)⑦@個電路分流接通與分流斷開。

3.6.3過度轉換主觸點性能：繼電器的過度轉換主觸點控制電路由變流器供電，并其阻抗值在電流為3.5A時不大于4.5歐，當電流增至150A時，繼電器主觸點能夠?qū)⑦@個電路分流接通與分流斷開。

3.6.4輔助觸點性能：繼電器的動合輔助觸點，在電壓不大于250V時能接通或斷開電流不大于0.2A的直流無感電路或電流不大于0.5A的交流電路

3.7絕緣電阻：不小于300M歐。

3.8繼電器的所有電路對于外殼的絕緣耐受2Kv，50HZ交流電壓歷時1min試驗。

3.9以GL-15為例產品重點約為：5Kg

四、調試方法

由于運輸中的顛震或其它原因而使繼電器的結構或者性能改變時，建議按下述方法進行調試。

4.1主觸點間隙不小于2mm；為了防止觸點抖動，動觸點對于動合觸點在動作前，對于動斷觸點在動作后，應與限制器接觸。

4.2信號觸點間隙不小于1.5mm。當信號觸點剛剛閉合時，扇齒與蝸桿咬合應不少于2個齒。

4.3過度轉換主觸點

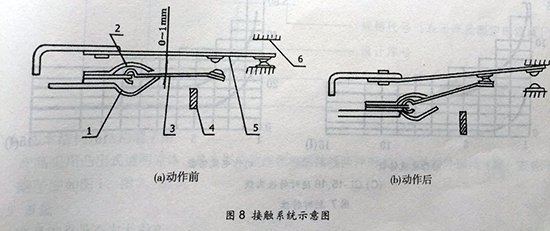

4.3.1動斷主觸點壓力不小于7g，用彎曲接觸片5來達到（參看圖5）斷開后的觸點間隙不小于2mm。

4.3.2動合主觸點間隙不小于1.5mm

4.3.3動作錢，接觸片3靠在止擋1上，彈簧片2與接觸片3間的距離為0-1mm

4.4框架與轉盤的軸向活動量為0.1-0.2mm、繼電器在工作位置及倒置180°的位置上，轉盤不應與永久磁鐵及導磁體的極面相碰。

4.5扇齒與蝸桿的咬合量為齒高的1/3-2/3。

4.6旋轉倍流螺釘，改變動鐵與導磁體之間的氣隙，即可調整瞬動電流。

4.7調整感應片及彈簧，使動作電流與技術條件相符。

五、使用與維護

5.1繼電器后面接線時，其底座用兩個M6螺桿固定在屏板上，對于前面接線時應用特質的刮板。安裝用的零件均放在繼電器的包裝盒的紙袋中。

5.2在繼電器還沒有安裝在屏板上以前，建議不要取出塞在轉盤與永久磁鐵之間的襯墊。

5.3繼電器使用時，必須取下外殼，拿出襯墊，解開動作信號牌綁線進行動作電流與動作時間的整定。同時應觀察繼電器有無在運輸中造成的損壞（轉盤碰上磁極，扇齒軸間及動鐵軸間的摩擦等）。此后扣上外殼將固定螺母擰緊。

5.4調整動作電流時，為了避免變流器次級開路，必須首先將備用螺釘（位于接線座無標號插孔中）擰入所需插孔中，而后擰出另外的螺釘，并且把他擰入備用插孔中。不允許兩個調整螺釘同時留在有標號的插孔中以免繼電器拒絕動作。

5.5建議不要給繼電器的軸及軸承上油。

5.6清潔觸點時（對于GL-15、16型繼電器動作次數不應超過10次進行清理）不宜用砂紙或其他研磨的物質，而宜用刀片或者干凈的細銼，之后用清潔的軟布擦凈，不宜用手指碰觸點。

5.7在繼電器的使用過程中，建議每半年檢查一次繼電器的動作情況。

5.8繼電器安裝于屏上后，如果需要長途運輸，請?zhí)貏e注意一下三項：

a：用襯托將動鐵固定牢靠；

b：將銘牌上延時旋鈕固定在圓弧孔上端，使扇齒不能擺動；

c：同時用綁線將鋁框架綁扎固定。

六、 供應成套性

a、合格證明書；b、接線用的安裝零件；c、根據訂單要求供應一定數量的易損件；d、必要時，應提供產品使用說明書。

七、訂貨須知

a、繼電器型號、名稱及接線方式（不注明按后接線供給接線零件）；b、額定電流 c、訂貨數量、交貨地址

八、訂貨方式

可以直接致電我公司銷售部或者QQ聯系我公司的銷售部
