我們都知道繼電器吸合電流是比吸合之后的維持電流要大，如果設計電路時考慮到繼電器的這一特性，即在繼電器吸合后減小其工作電流，只要能夠可靠維持吸合狀態，就能達到降低繼電器功耗的目的。

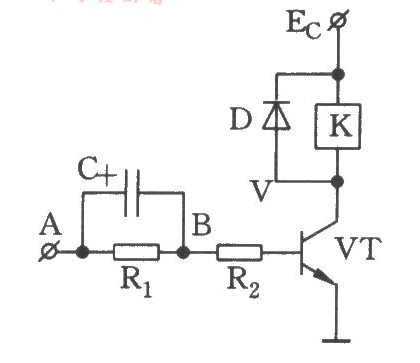

圖1

如圖1所示，在繼電器的驅動三極管基極接有電阻R1和電容C，當控制電平從A點注入時，電容C兩端電壓不能突變，相當于A點注入的控制電平?jīng)]有損耗的提供給了三極管基極，從而驅動繼電器吸合。當電容C上的電壓充滿時，控制電平經R1限流后提供給三極管基極，驅動繼電器的電流相應變小使之能夠維持吸合，達到降低功耗的目的。

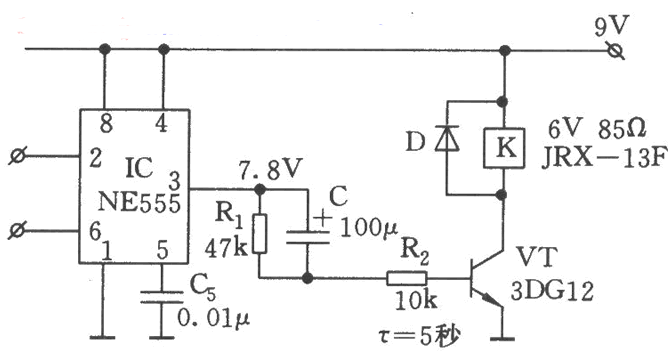

圖2

再來看圖2，這是一個由555時基電路提供控制電平的電路。當555電路的3 腳由低電平翻轉為高電平時，由于電容C兩端電壓不能突變，則三極管VT獲得的注入電流為(VA-0.7V)/R2。之后，C通過R2和三極管eb結充電，VB電壓下降，當C充滿時，VB=VA-VC，由于三極管基極電流Ib的減小，使流過繼電器的電流Ic減低至接近釋放電流，繼電器完成低功耗維持狀態的轉換。
