JY-BS/1電壓繼電器安裝尺寸及接線圖-上海上繼科技有限公司

發表時間:2019-07-25 09:28 瀏覽次數:284 〖返回〗

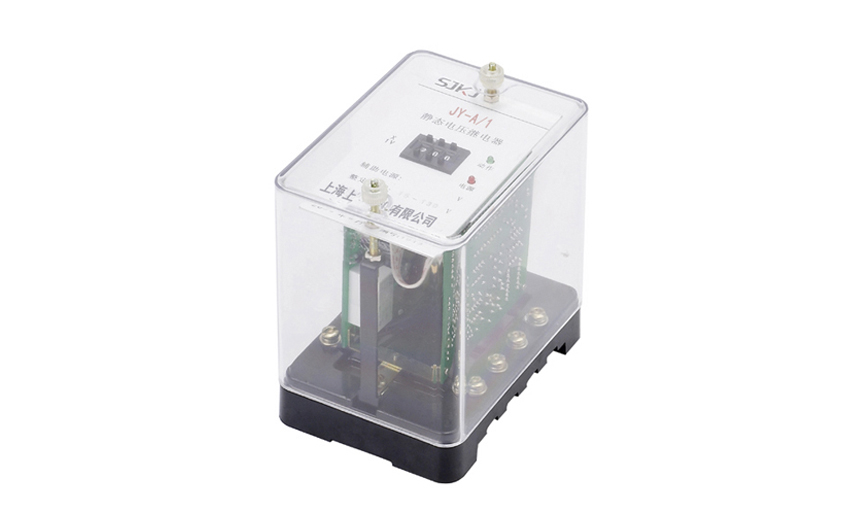

JY-BS/1電壓繼電器

一、JY-BS/1電壓繼電器的概述

JY-BS/1集成電路電壓繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中,作為過電壓保護或低電壓閉鎖啟動元件。當提供輔助電源后,可完全代替DJ-100系列、 DY-20系列、 DY-30系列電磁型電壓繼電器。

本繼電器為集成電路型,采用三位撥碼開關整定電壓值、直觀方便、精度高、功耗小、無抖動、動作快、返回系數高。

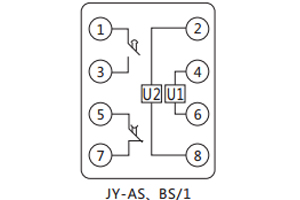

二、JY-BS/1電壓繼電器的接線圖

接線圖

三、JY-BS/1電壓繼電器的動作可靠性

a. 在動作電壓或返回電壓下,繼電器動作過程中的可動系統不應停滯在中間位置。

b. 當對線圈突然施加1.75倍的整定電壓激勵量時,其動合觸點應無抖動地閉合。

c. 當無外來碰撞和振動,繼電器的整定值整定在銘牌中部(或大于中部整定值)時,過電壓繼電器激勵量為整定電壓的0.6倍,繼電器的動斷觸點應可靠地閉合,動合觸點應可靠地?cái)嚅_;低電壓繼電器激勵量不低于整定電壓的1.5倍,繼電器的動斷觸點應可靠地?cái)嚅_,在0.6倍的整定電壓(或更低)時,繼電器的動斷觸點應可靠地閉合。

四、JY-BS/1電壓繼電器的整定方法

本繼電器采用數字撥盤整定,三位數字從左到右分別為百位、十位、個位,三位數字即為整定的電壓。列如:三位數字是220,即為220V。由于本系列繼電器采用開關電源,所以輔助電源無須考慮極性,只要電壓符合即可,被測電壓無須考慮串、并接法,只要按接線圖接入即可。

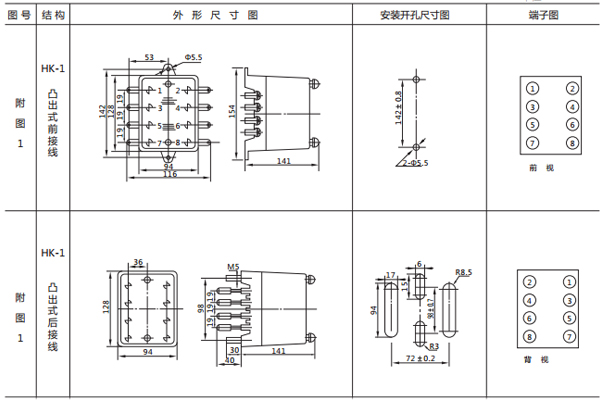

五、JY-BS/1電壓繼電器的安裝尺寸

安裝尺寸
