1故障電弧的危害

故障電弧是指由于電氣線路或設備中絕緣老化破損、電氣連接松動、空氣潮濕、電壓電流急劇升高等原因引起空氣擊穿所導致的氣體游離放電現象。故障電弧發生時，其中心溫度可高達3000 ℃左右，并伴隨有金屬噴濺物，足以引燃任何可燃物，引發電氣火災，對人民群眾的生命財產安全造成危害。因此需要采取相應的措施進行防護和治理。

2故障電弧產生的原因

原因一：電氣線路老化，導致相間并聯故障電弧

①　電氣線路年代久遠尚未更換；

②　私拉亂接、線路長時間過負荷運行加速線路老化；

③　紫外線、煙霧環境等造成線路老化。

原因二：線路絕緣破損，導致相間并聯故障電弧及對地故障電弧

①　電氣線路施工時未按規范使用套管等保護措施；

②　野蠻施工等施工不當導致線路絕緣皮破損；

③　后期裝飾過程中因釘子等毀壞墻內電線絕緣皮；

④　未按規范位置敷設電線，導致電線被門窗、桌椅板凳等破壞絕緣皮；

⑤　鼠咬蟲蛀等導致線路絕緣破壞。

原因三：線路虛斷、接觸不良引發串聯故障電弧

①　使用蠻力穿管扯線導致線束內部虛斷；

②　電氣接頭、接線端子等連接不牢；

③　插座老化失去彈性與插頭接觸不良。

★《故障電弧探測器》GB14287.4-2014

★《火災自動報警系統設計規范》 GB50116-2013

9.1.6 電氣火災監控系統的設置不應影響供電系統的正常工作，不宜自動切斷供電電源。

9.2.4 具有探測線路故障電弧功能的電氣火災監控探測器，其保護線路長度不宜大于100m，

12.4.6 電氣線路應設置電氣火災監控探測器，照明線路上應設置具有探測故障電弧功能的電氣火災監控探測器。

12.4.6條文說明 高度大于12m的空間場所**的隱患就是電氣火災，因此設置電氣火災監控系統。照明線路故障引起的火災占電氣火災的10％左右，此類建筑的頂部較高， 發火災在不容易被發現，也沒法在其上面設置其他探測器，只有設置具有探測故障電弧功能的電氣火災監控探測器，才能保證對照明線路故障引起的火災的有效探測。

★《建筑電氣防火設計標準》DB32/T 3698-2019

★《電氣火災監控系統設計、施工及驗收規范》DB37/T 2863-2016

3故障電弧探測器

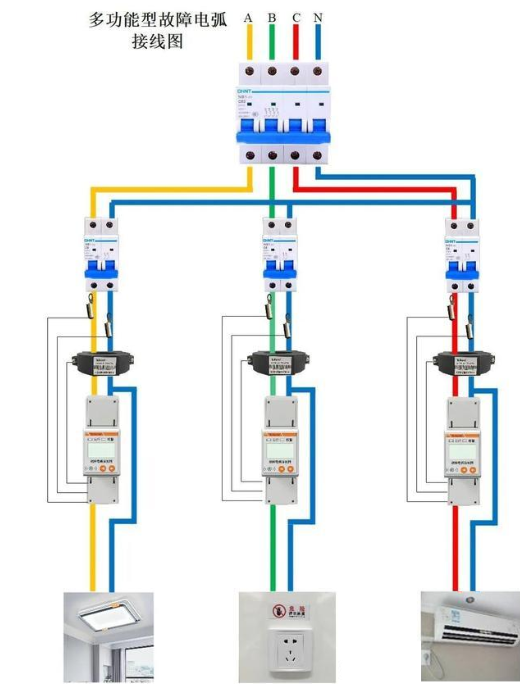

AAFD-40Z型故障電弧探測器（以下簡稱探測器）對接入線路中的故障電?。òü收喜⒙?lián)電弧、故障串聯電弧）進行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，探測器可以進行現場的聲光報警，并將報警信息傳輸給監控平臺，以實現預警火災發生的目的。

實時監測1路剩余電流、2路溫度、電弧、電壓、電流、功率、電能，DO聯動，聲光報警，LCD顯示，RS485通訊，4G通訊。

4多回路故障電弧探測器

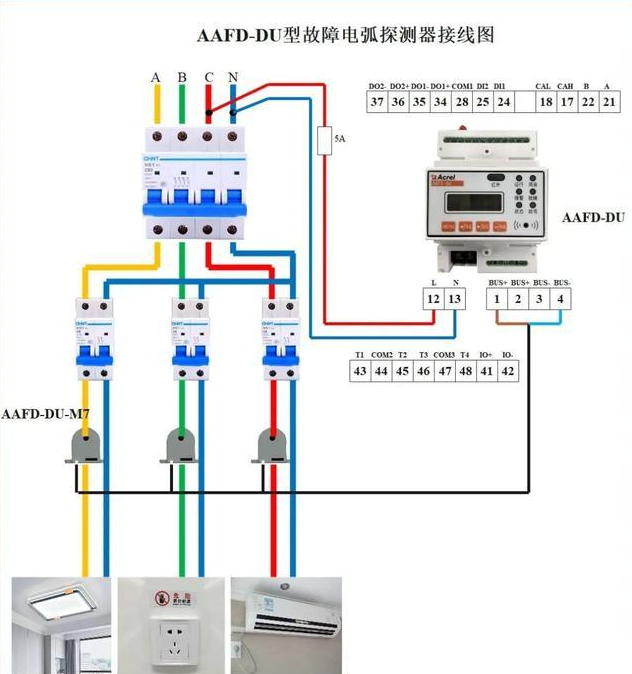

AAFD-DU系列故障電弧集中顯示單元對接入線路中的故障電弧傳感器進行統一檢測。故障電弧傳感器可以對故障電弧（包括故障并聯電弧、故障串聯電弧）進行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，顯示單元可以進行現場的聲光報警，并將報警信息傳輸給電氣火災監控設備。集中顯示單元可同時通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。

實現 1路剩余電流,外接漏電互感器、4路溫度,外接溫度傳感器，支持 32路故障電弧,1路二總線連接故障電弧傳感器，DO聯動，聲光報警，LCD顯示，RS485通訊，4G通訊。

5故障電弧保護器

AFDD-32型電弧故障保護電器**額定電流為32A。保護器中的電弧故障保護單元能檢測和辨別到線路中的串聯電弧故障、并聯電弧故障及接地電弧故障。當檢測到線路中存在故障電弧或短路、過載時會自動脫扣，切斷電源，從而預防電氣火災的發生。

■短路保護功能：保護器實時監測用電線路電流，當線路發生短路故障時，快速脫扣，并發出光報警信號。

■過載保護功能：當被保護線路的電流過載，保護器脫扣，并發出光報警信號。

■電弧故障保護功能：當保護器檢測到線路中存在電弧故障時，保護器脫扣，手柄斷開，下端電源斷開，發出光報警信號。
