充氣柜具有技術含量高、體積小、可靠性高、對操作人員平安性好、不受外界環境要素影響等優點，被國內外從事開關設備消費廠家普遍應用。本文首先對充氣柜的構造、運用范圍等停止了簡單的引見，之后扼要論述了密封功用的三條相關請求，最終簡述了為進步充氣柜密封性需在其規劃及安裝進程中留意的問題，并引見檢測充氣柜密封性的一些方法。

充氣柜類的開關設備具有有一定的特性，其高壓帶電元器件密封于密閉氣箱內，故而充氣柜在元件安裝方面異于普通開關柜，因而工藝請求對其消費安裝進程十分重要，詳細表現在充氣柜內SF6氣體中水分的控制、充氣柜氣箱的密封性以及清潔度等等方面[1]。本篇文章主要討論充氣柜關于密封性方面的有關請求、規劃和安裝以及檢測方法等等。

一、充氣柜相關

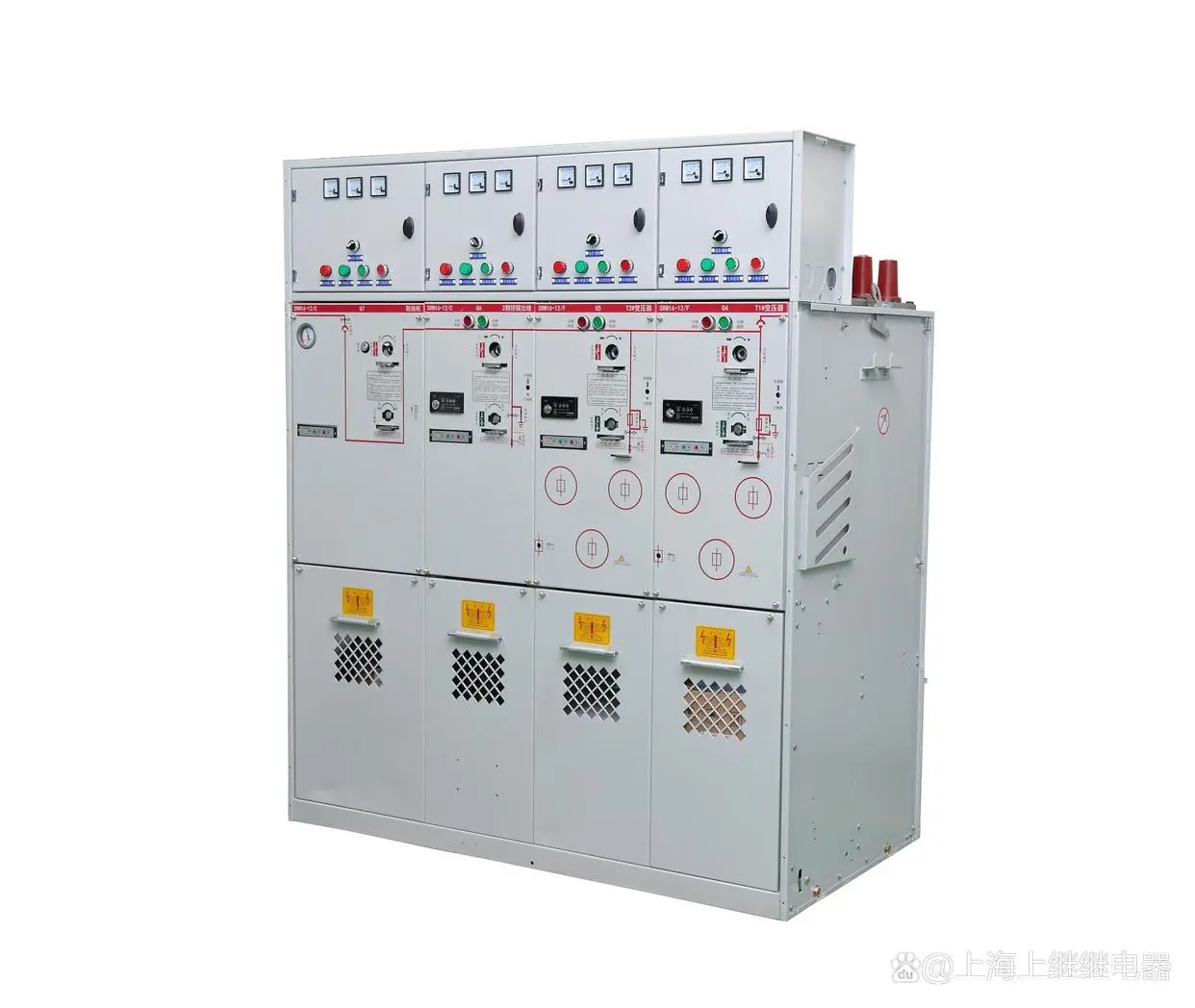

充氣柜便是將接地開關、斷路器、隔分開關等高壓元件悉數密封在充有SF6氣體的氣箱內，將開關的操動機構、儀表、儀器以及二次元器件等安裝在密封氣箱外部的一種開關設備。這品種型的充氣柜其柜體具有箱形以及罐形這兩種，且具有以下這些作用：

第一，充氣柜是一類消費量大、運用范圍廣的電器產品，被普遍應用于高海拔區域、城鄉的電網、各類工礦的企業以及發電廠等等，因而其平安、可靠的水平將會直接對國民的生計、人民的生命以及財富平安產生影響。

第二，就如今來說，充氣柜運用的自然環境條件相對惡劣，空間狹小，故其柜體體積相對普通空氣柜來說較小，因而對增強充氣柜內的絕緣功用就十分必要。開關柜能夠選用對絕緣間隔、爬電間隔停止加大以及運用復合絕緣這種方法去處理這一問題。關于充氣柜來說，SF6這種氣體的絕緣強度相比照較高，因而柜內只是需求充額定充氣壓力為0.04MPa壓力的SF6氣體，使充氣柜的不同相之間以及相對地之間的絕緣間隔完整稱心運用條件。

第三，由于這種充氣柜普通來說外形的尺度比擬小，且屬于檢修少以至沒有檢修的一類開關設備，因而其占地的面積以及檢視操作的面積會小于慣例的手車柜，然后能夠很大水平上削減關于土地以及修建費用這方面的出資。

第四，我國地域的面積十分廣大，具有不盡相同的自然條件以及豐厚的職業運轉工況，因而就請求去開發具有“全天候”功用的開關設備。而充氣柜運用的是密封構造，這樣就能夠讓高壓電器的元器件能夠與外界隔離，從基本上對充氣柜外界環境的影響停止了消弭。

二、密封功用的有關請求

第一，在停止氣箱的焊接時確保其具有稱心的密封性；

第二，使得中止的銜接局部以及相關的輔助產品能夠具有稱心的密封性；

第三，使得傳動的局部也具有稱心的密封性。

三、規劃與安裝

（一）、對中止的銜接局部的密封

為了完成氣體的靜密封普通會運用到密封圈。密封件普通來說會有至少十年及其以上運用的壽命，而且具有永世變形性小、耐氣候的老化功用好等特性，如今來說運用的最多的便是三元乙丙型橡膠。靜密封普通會運用O型的密封圈，在構造上也常常會選用單層的密封圈這種方式，緊縮量在百分之十到百分之二十之間，有時分密封圈也會運用雙層的構造。對密封的表面停止相應處置也是十分重要的，需求運用汽油或者是無水的酒精對整個密封面以及密封槽都要停止清洗，再運用綢布或者是沒有纖維的衛生紙停止反復的擦凈，使得整個密封面愈加光亮干凈、沒有劃痕和銹斑等等。密封的槽內不能夠殘留有毛發以及布毛等纖維物。對密封圈也應該檢查其能否光滑、平整以及沒有缺陷，之后用無水的酒精停止擦拭，再在其表面涂上一層密封脂，避免大氣的腐蝕，最終將經過處置的密封圈放置于槽內，蓋上封蓋一同運用力矩扳手使標準件能夠平均上緊。

（二）、氣箱的焊接

氣箱焊接這一工序能夠?qū)Ξa(chǎn)品的消費功率以及質量有十分大的影響。焊接不只是使充氣柜的的強度以及精度得到確保，也需求確保充氣柜的氣密性。國內的一些廠家普通都是運用氫弧焊或者是氣體維護焊的方法，由于不銹鋼板其傳熱的速度比擬快，即使在焊接夾具中悉數被焊接了，也總是會存在焊接變形問題，不利于密封表面以及安裝調試等等，焊接的氣密性也沒有方法得到有效確實保。而如今國外的一些廠家普通都是選用比擬先進的激光焊接技術，其焊接的功率更高，焊縫窄熱的變形更小，速度更快，且更易被柔性化，合適于范圍化的消費。但缺乏之處是激光焊接這種方法關于箱體構造的方式以及焊接夾具的規劃具有更高的請求。此外，焊接的時分需求對焊接的電流以及速度等做相關的規則，規劃更為合理的焊縫的走向以及焊接的搭接面，并對焊縫停止X光的探傷檢查處置。

（三）、傳動局部的密封

密封的方法主要有：第一，雙層O型密封圈的密封構造，這種構造的安裝以及規劃等方面的請求與上文靜密封的構造十分類似；第二，金屬焊接的波紋管構造，這種構造適用于停止直線運動的產品；第三，油封的構造與靜密封的構造之間的分離體，這是一種比擬新穎的構造，將O型密封圈與磁流體停止了卻合，當磁流體進入到磁場的空隙中時，其能夠充溢于整個空隙之中，構成液體型的O型密封圈。

四、密封功用的檢測方法

對充氣柜停止安裝是比擬復雜的一個進程，需求在安裝的每一個環節中都設置相應的檢測手腕，然后確保產品的最終質量，削減返工這一步驟，特別是對箱體的半廢品停止檢漏操作。對充氣柜停止檢漏的方法普通有水浸法以及涂改適量的肥皂泡等等措施，但是這些方法都存在沒有方法漏氣的水平停止定性的檢測這一缺陷，也很難對半廢品作出其能否合格的判定，這個時分能夠運用便攜式的定性檢測儀停止檢測操作。關于最終的廢品需求運用定量檢測的手腕，使其能夠稱心國度年漏氣率的標準。就如今來說，運用氦質譜停止檢漏是比擬好的方法，原理是經過一種對氦氣十分靈活的傳感器，對漏氣的情況停止定量的檢測，然后能夠及時的采用措施停止糾正。

歸結本文前面所敘說的內容，為了進步高壓SF6式的充氣柜的質量，就需求對這種充氣柜的密封功用停止確保，并對充氣柜的構造規劃、消費安裝、焊接加工、現場安裝以及檢測檢驗等等環節都停止完善，做好每個細微的環節。
