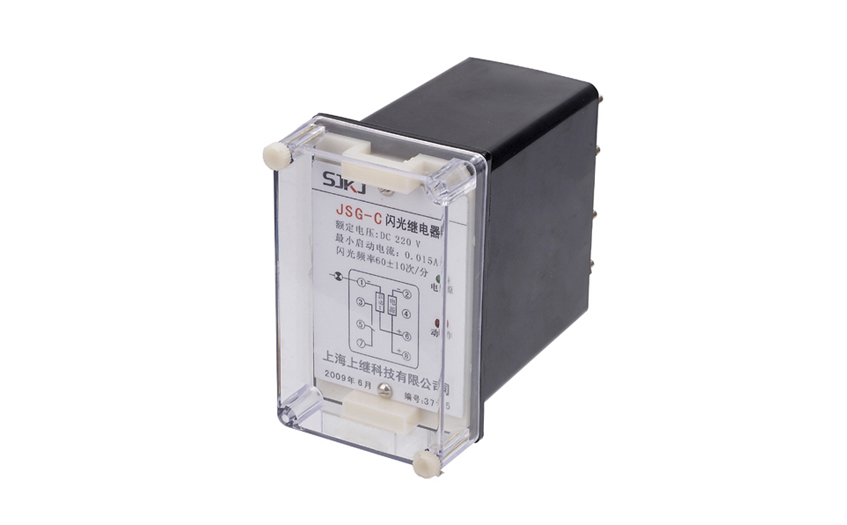

一、JSG-C閃光繼電器的參數

1、閃光頻率：60±10次／分。

2、最小啟動電流：0.01A，**穩定電流：2A

3、功率消耗：

a、工作回路功率消耗：DC48V時≤1.5W；DC110V時≤3W；DC220V時≤5.5W

b、啟動回路功率消耗：啟動直流電流為2A時≤5.5W。

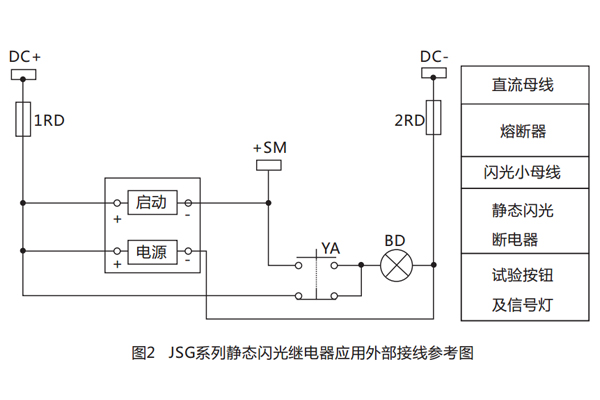

4、繼電器的啟動和執行由小型大功率繼電器完成，外電路無須另加執行元件（參考圖二）。

注：本繼電器DC220V匹配信號燈內阻為15kΩ~20kΩ

                     DC110V匹配信號燈內阻為5kΩ~10kΩ

                     DC48V匹配信號燈內阻為2kΩ~4kΩ

二、JSG-C閃光繼電器的原理

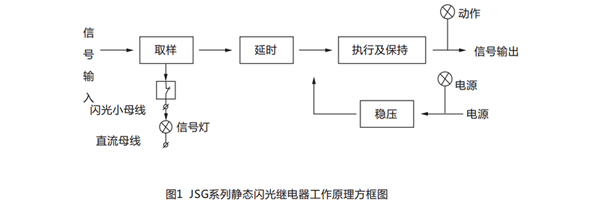

繼電器由取樣、延時、執行等部分組成（見圖１），裝有二只發光二極管，分別監視電源和執行狀況，繼電器處在靜態時，電源 指示燈發光，當啟動信號加于啟動端時，由于執行繼電器的常閉觸點處于閉合狀態，啟動回路接通；同時取樣部分進行取樣，取樣信 號經延時后，使執行繼電器工作，動作指示燈亮，執行繼電器的常閉觸點斷開，啟動回路斷開，取樣部分無輸入信號；執行部分保持 一段時間后自動斷開，動作指示燈滅，執行繼電器常閉觸點閉合，啟動回路再次接通，取樣部分又有信號輸入……，如此重復上述循環， 執行繼電器的觸點周期性地接通和斷開，產生閃光效果。

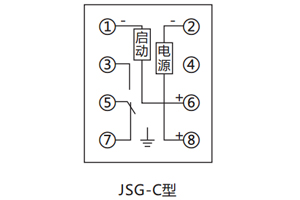

三、JSG-C閃光繼電器的接線圖

四、JSG-C閃光繼電器的開孔尺寸

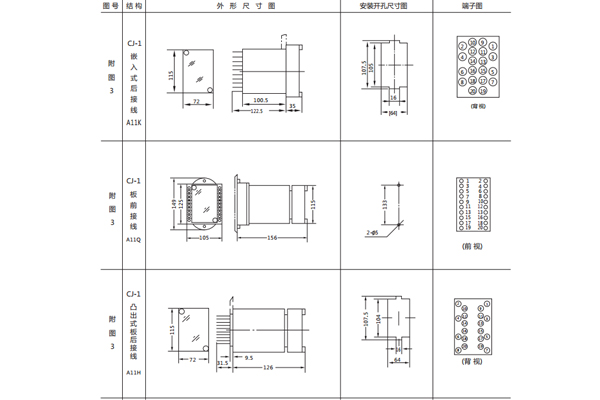

JSG-C采用CJ-1殼體，如圖所示
