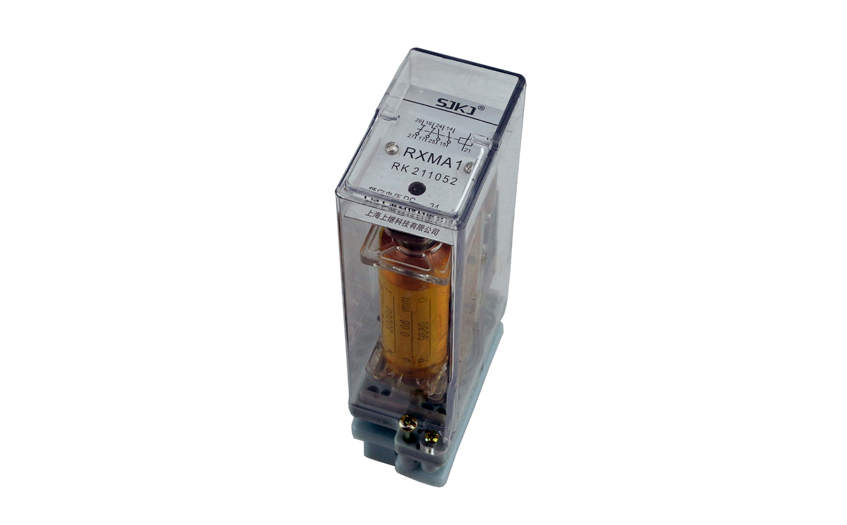

RXMA1型繼電器

一、RXMA1繼電器的用途

RXMA1中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制回路之用。

二、RXMA1繼電器的特點

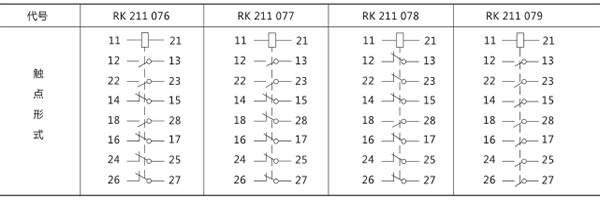

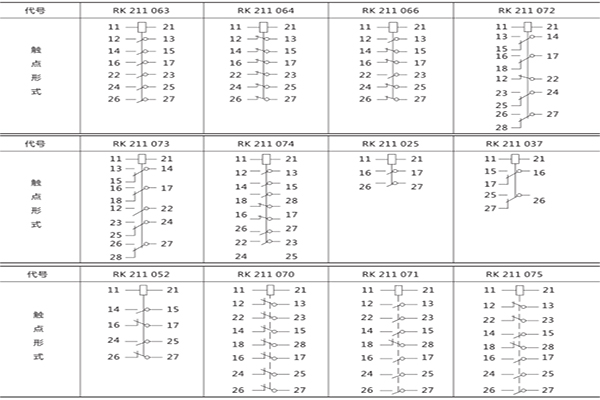

1能提供多至7付動合或動斷以及率考換觸點,結構緊法。

2 通過罩殼上的小孔拔動銜鐵可以試驗觸點動作情況。

3線圈激勵有交流和直流兩種。

三、RXMA1繼電器的原理

RXMA1中間繼電器為電磁拍合式結構,由電磁系統、接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場吸合吸片,由吸片帯動簧片,使觸點回路轉換。觸點采用雙觸點接觸 ,具有接觸電阻小,接觸可靠性強,斷開負荷容量大等優點。吸片設計時慣量很小, 所以該繼電器能耐受一定量的沖擊及振動,并能耐受中等地震波的沖擊。繼電器外殼采用引進的Combiflex結構。

四、RXMA1繼電器的參數

1動作電壓: DC.<70%額定電壓。

2返回電壓: DC.>5%額定電壓。

3動作時間:動合觸點,40ms,動斷觸點,30ms。

4線圈功耗:<2W

5觸點長期允許通過5A電流

當通過電流的時間<200ms,允許通過90A電流;

當通過電流的時間為1s時,允許通過50A電流。

6觸點斷開能力: AC250V時為5A(功率因數>0.4)為250VA。

DC250V時為2A(L/R=40ms)為45W。

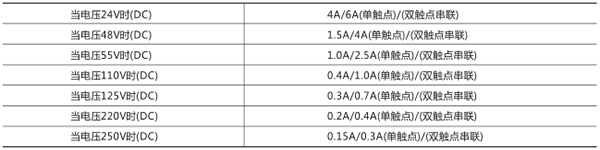

觸點斷開能力
