SSJ8-11時間繼電器用途：

SSJ8-11B高精度時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高，配合時間級差小的場合。

SSJ8-11時間繼電器工作原理：

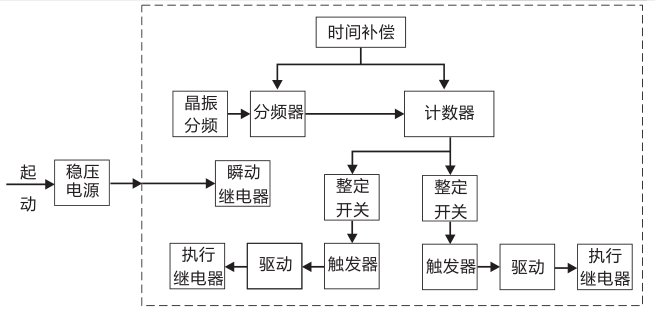

本繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。

 繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

使用方法：

動作時間整定由獨立的兩組三位8421碼撥盤開關構成，其整定公式為：t=KxT（s）（其中K為整定系數，T為撥盤開關的整定數字）。例如：對SSJ8-21A，K值為0.01，若將T整定為357，則整定時間為0.01X357=3.57（s）；再如將T整定為009，則整定時間為0.01X9=0.09（s）

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
