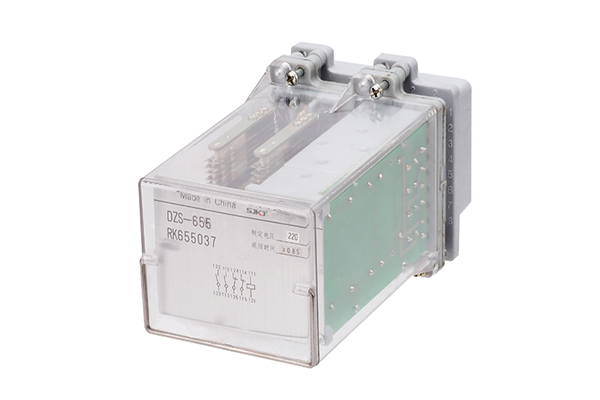

一、DZS-655繼電器接線圖

二、DZS-655繼電器動作原理

該系列中間繼電器采用RXMA1中間繼電器為機芯,利用RC回路的充放電特性實現延時動作或延時返回。

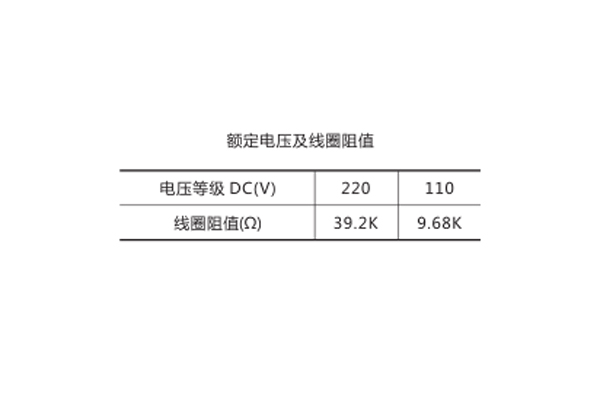

三、DZS-655繼電器技術參數

1.觸點長期允許通過5A電流。

2.當通過電流的時間<200ms時,允許通過90A電流。

3.當通過電流的時間為1s時,允許通過50A電流。

四、DZS-655繼電器用途

該系列中間繼電器主要用于電力系統二次回路的繼電保護及工業自動化控制的直流回路中,作為中間轉換及擴大控制回路之用。

公司介紹：上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內**的檢測儀器及校驗設備。同時還引用國內外先進技術，來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上，產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO9001國際質量體系認證?！翱萍紕?chuàng)新，誠信務實”是公司的經營理念，本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴，且樹立了良好的信譽。

公司主營：繼電器（時間繼電器，電壓繼電器，電流繼電器，中間繼電器，信號繼電器，閃光繼電器，沖擊繼電器，同步檢查繼電器，接地繼電器，差動繼電器，重合閘繼電器，絕緣監視繼電器，雙位置繼電器，模數化繼電器），微機保護裝置，電力儀表，智能操控裝置

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
