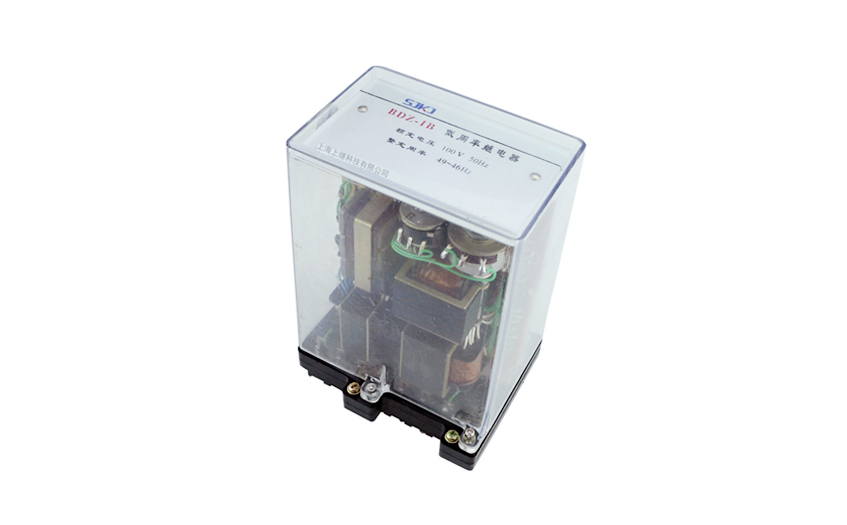

一、BDZ-1B低周率繼電器的概述

BDZ-1B繼電器在低周減裁線路中,作為反應頻率降低的靈敏元件。

二、BDZ-1B低周率繼電器的結構特點

BDZ-1B為品體管式, LC串聯諧振檢測原理。殼體結構采用JK2(凸出式后接線)、 JKF2Q(凸出式前接線)標準組件。

三、BDZ-1B低周率繼電器的技術數據

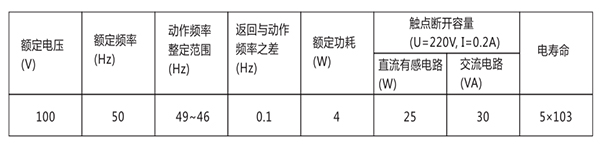

BDZ-1B低頻率繼電器主要技術數據見表。

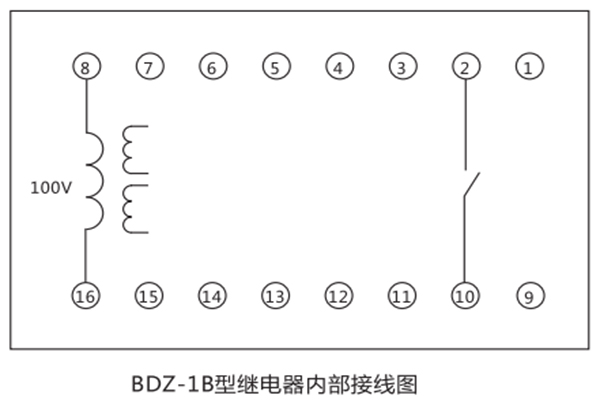

四、BDZ-1B低周率繼電器的接線圖

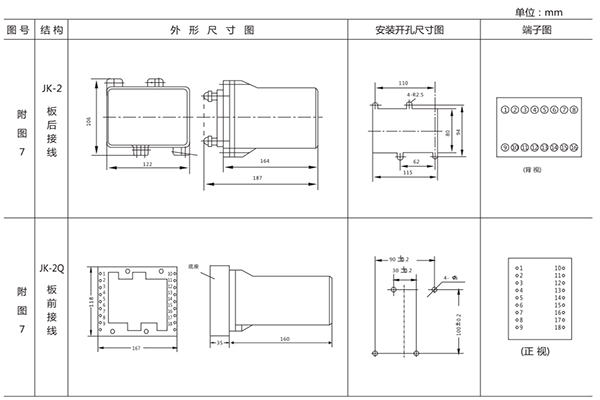

五、BDZ-1B低周率繼電器的開孔尺寸

BDZ-1B采用JK-2殼體，如下圖所示

本公司除了生產繼電器之外，還生產微機綜合保護裝置，電力智能配電設備及變電站自動化監控系統。這些產品都通過了國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO-9001:2000國際質量體系認證。

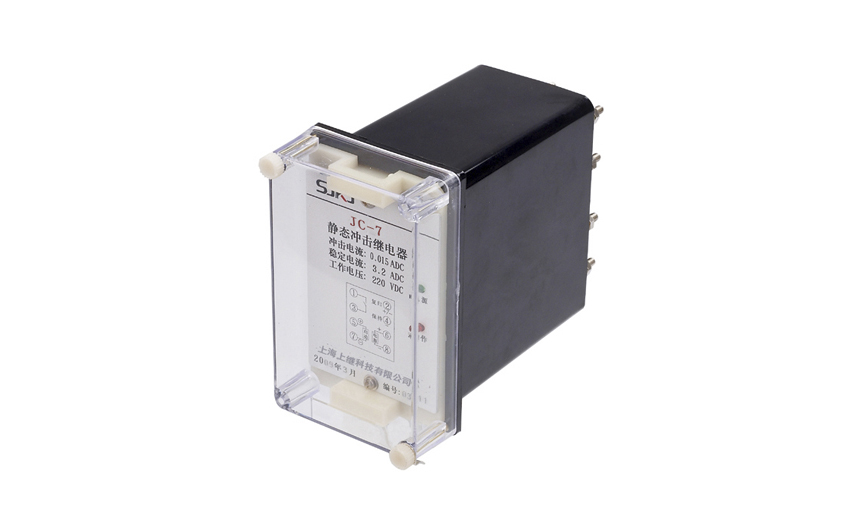

一、JC-7/21沖擊繼電器的概述

JC-7/21沖擊繼電器采用集成電路原理構成,可用于直流操作的繼電保護及控制回路中,作為集中信號的主要元件。

JC-7/21在具有JC-7/11功能的基礎上，還增加了延時功能即：

a)將端子6、8短接可實現動作后延時自動復歸；

b)將端子4、6短接可實現繼電器延時動作，延時過程中若信號已消失繼電器將結束延時，不在動作。

二、JC-7/21沖擊繼電器的參數

1.額定直流輔助電壓;220V、110V、48V。

2.動作及返回電流：15mA

3.**長期穩定電流：0.6A

4.延長時間: 2-10s,連續可調。

5.延時功能：有

6.觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

7.介質強度:產品各導電端子連在一起 ,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

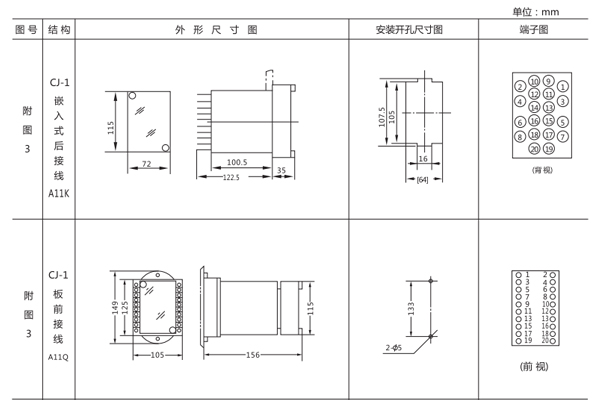

三、JC-7/21沖擊繼電器的開孔尺寸

JC-7采用A11殼體，如圖所示

四、JC-7/21沖擊繼電器的特點

抗紋波干流能力強,燈絲的冷態電阻與熱態電阻差引起的電流突減不會使繼電器誤返回 。

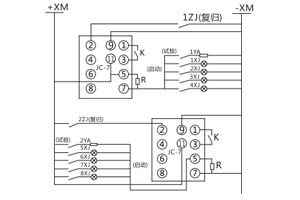

五、JC-7/21沖擊繼電器的電器典型接線圖
