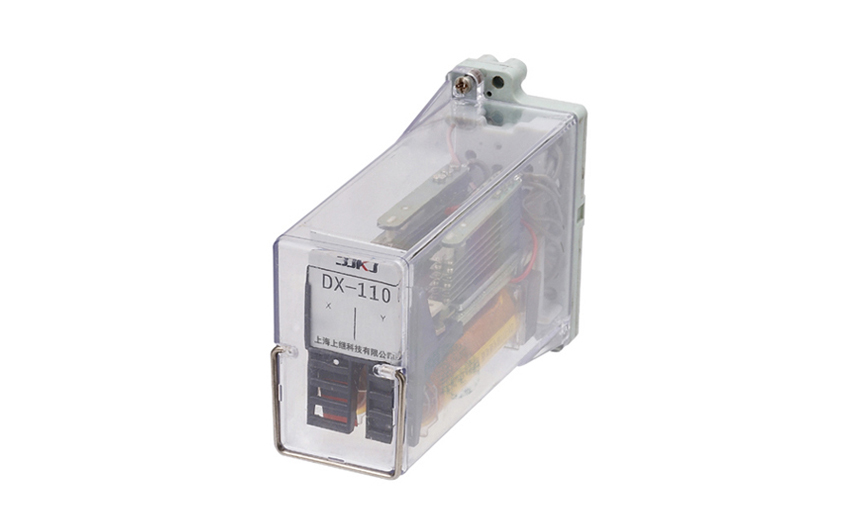

DX-114信號繼電器用于電力系統二次回路及工業化控制回路中、作為故障指示及報警之用。

一、DX-114信號繼電器的原理

繼電器是在一個最小外殼內裝有二個獨立的信號繼電器，該繼電器為電磁拍合式，由電磁系統，接觸系統及信號顯示三部分組成。 當繼電器線圈加入激勵量后由于磁鐵的磁力，使銜鐵保持在吸合位置，觸點閉合信號牌顯示，信號為四條橫條顯示，顏色有紅黃、熒 光色二種，當復歸線圈上加入短時復歸電壓，繼電器恢復至釋放狀態。

二、DX-114信號繼電器的技術數據

1、動作值：電壓型<70％額定值；電流型<90％額定值。

2、復歸值：<70％額定復歸電壓值。

3、動作時間：電壓型30ms，電流型2倍額定電流為15ms。

4、線圈功耗：電壓型≤1.5W，電流型≤0.1W，復歸電壓≤2W

5、電流型線圈能長期通入250％額定電流。

6、電流型動作掉牌的最短脈沖時間為40ms。

7、絕緣耐壓：50Hz，1min，2kV；線圈與線圈間為lkV。

8、沖擊電壓：5kV。

9、能耐受5-15Hz中等震級的地震波沖擊。

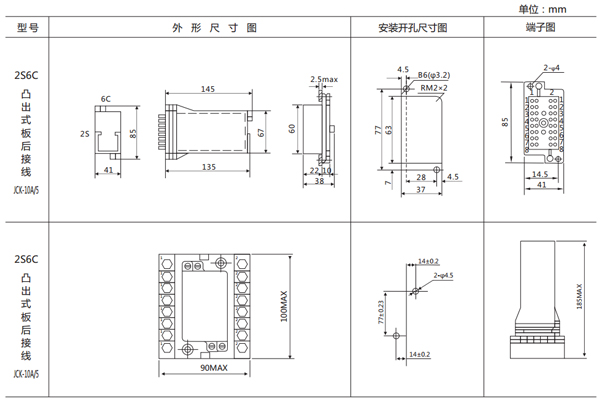

三、DX-114信號繼電器的開孔尺寸

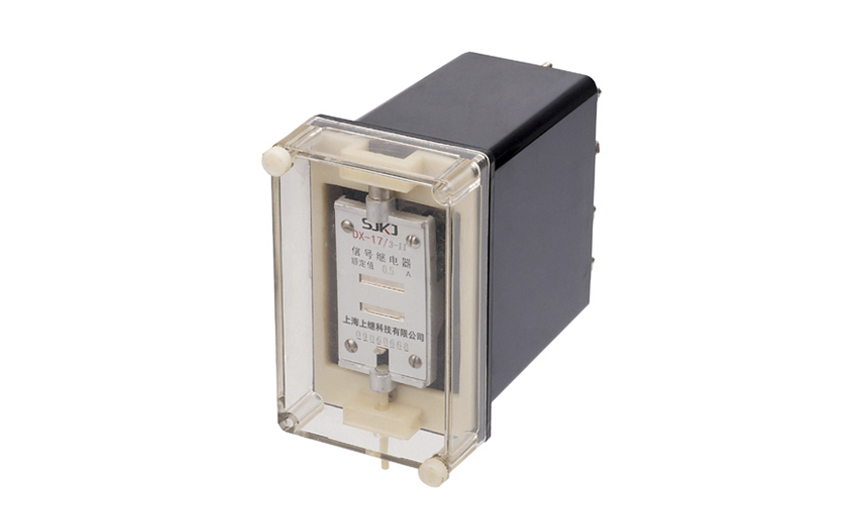

DX-17/3信號繼電器產品使用于電力系統二次回路的繼電保護線路中作為指示信號用，為一次掉牌。

一、DX-17/3信號繼電器的原理

一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。繼電器一般有兩股電路，為低壓控制電路和高壓工作電路。

二、DX-17/3信號繼電器的技術數據

●額定電壓： DC 220V、110V、48V、24V、12V。

●額定電流：0.01A，0.015A、0.02A、0.025A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、 0.75A、lA、2A、4A。

●動作值：電壓型不大于70％額定值；電流型不大于90％額定值。

●返回值：不小于額定值的2％。

●功率消耗：電壓型不大于3W；電流型不大于0.3W。

●觸點容量：產品的觸點應能斷開電壓不超過250V及電流不超過0.5A，容量為30W的有感負荷（時間常數為5±0.75ms)的直流電路，或電壓不超過250V及電流不超過lA，容量為100VA的交流電路，功率因數為0.4±0.1。

●介質強度：繼電器各導電電路連在一起對外露的非帶電金屬部分及外殼之間，線圈電路對觸點電路之間，應能承受2000V(有效 值)、50Hz的交流試驗電壓歷時lmin試驗，而無擊穿或閃絡現象。

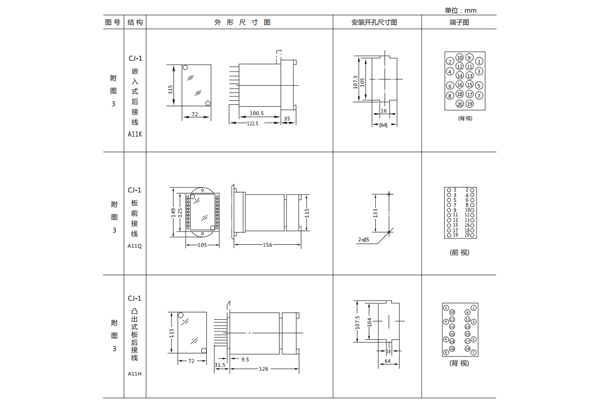

三、DX-17/3信號繼電器的開孔尺寸
