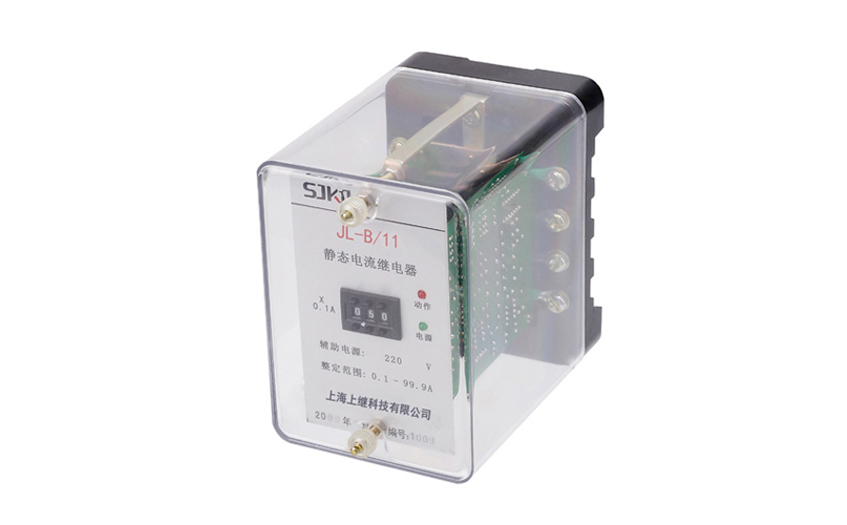

JL-B/11集成電路電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電、線路中，作為電力系統交流回路過負荷或 短路的啟動元件，給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較，具有精度高，整定范圍寬，動作速度快，返回系數高，功耗低的特點，提供 輔助電源后，完全可替代電磁式電流繼電器。還增加SJ-4新型殼體，35mm標準導軌安裝，外形緊湊，安裝方便等優點。

一、JL-B/11電流繼電器的工作條件

1 環境溫度：-10℃~+50℃

2 相對濕度：≤90%

3 大氣壓力：80Kpa~110Kpa

4 安裝位置：任意

5 周圍環境：繼電器不受太陽直射，不受雨水沖洗，空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露，繼電器在工作時，不允 許振動，搬運過程不允許撞擊。

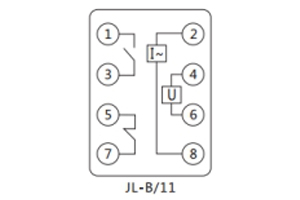

二、JL-B/11電流繼電器的接線圖

三、JL-B/11電流繼電器的參數

1. 整定范圍 0.02~9.99A，級差為0.001A      2-99.9A,級差0.1A

 其它值可按用戶要求定制

2. 動作時間 1.2倍整定電流，動作時間不大于25mS。

2倍整定電流，動作時間不大于20mS。

3. 返回系數 過電流繼電器：0.9~0.97；欠電流繼電器：1.05~1.15。

4. 整定誤差 小于2%。

5. 功耗 繼電器動作，功耗小于5W，繼電器不動作，功耗小于4W。

6. 觸點容量 在電壓不大于250V時，觸點連續接通電流為5A；

在電壓不大于250V時，電路時間常數L/R為5mS的直流電路中，可斷開30W。

在電壓不大于250V時，功率因數COSΦ為0.4的交流電路中，可分?jǐn)?00VA。

7. 觸點壽命 電壽命：105次， 機械壽命：106次。

8. 絕緣電阻 繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。

9. 介質強度 繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘 而不擊穿，不出現閃絡現象。

10. 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

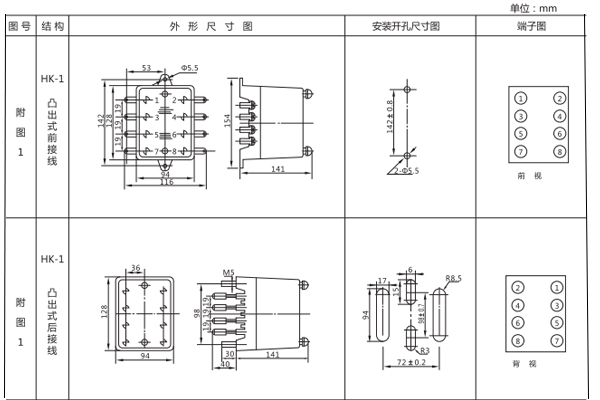

四、JL-B/11電流繼電器的開孔尺寸

該裝置采用HK-1殼體，如圖所示

DL-21CE電流繼電器用于發電機、變壓器及輸電線路的過負荷和短路保護線路中，作為起動元件。

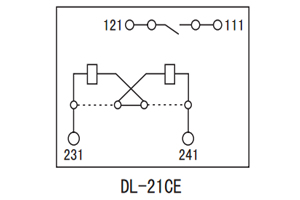

一、DL-21CE電流繼電器的接線圖

二、DL-21CE電流繼電器的開孔尺寸

DL-20CE采用JCK-11A/3殼體，如圖所示

三、DL-21CE電流繼電器的參數

1.動作誤差：不大于6％。

2.動作時間：1.1倍實測動作值時不大于0.12s 2倍實測動作值時不大于0.04s

3.動作一致性：不大于5％。
      4.觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

5.介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。本公司擁有優越的地理環境和高超的技術支持，同時厲害不斷引進國內外的先進技術，進行技術創新，主要生產電力繼電器及微機綜合保護裝置，電力智能配電設備，變電站自動化監控系統。產品應用廣泛，銷路不僅遍布國內，還遠銷東南亞及中東地區。并且本公司的產品都是有硬核的質量保障。所以大家請放心購買。
